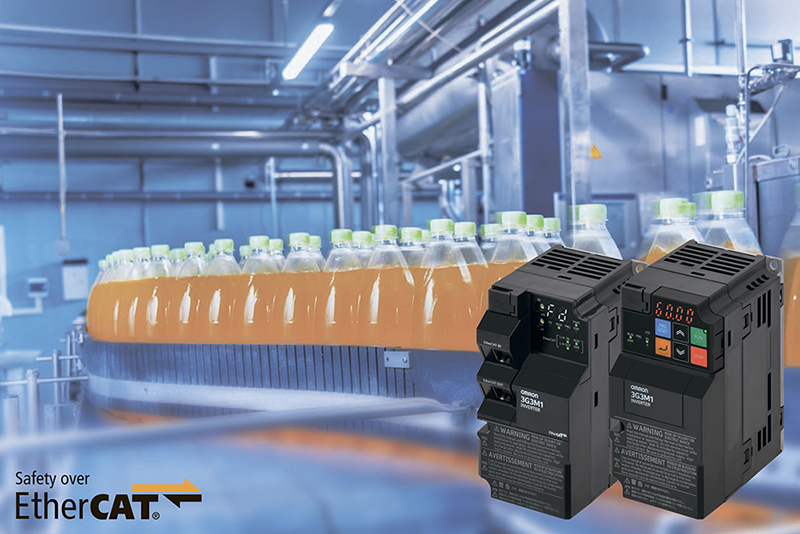

Серия M1. Компактные преобразователи частоты
Системная интеграция на EtherCAT® облегчает проектирование оборудования, делая его более гибким и эффективным. Так, например, она расширяет возможности управления двигателями, сокращает количество проводов, экономит место и позволяет объединить различные устройства, входящие в состав оборудования, с помощью одного программного инструмента. В свою очередь, функция безопасности обеспечивает безопасность рабочей среды, а гибкая топология сети, например кольцевая, повышает надежность производства.
Гибкое и эффективное проектирование
- Оптимизация конструкции оборудования

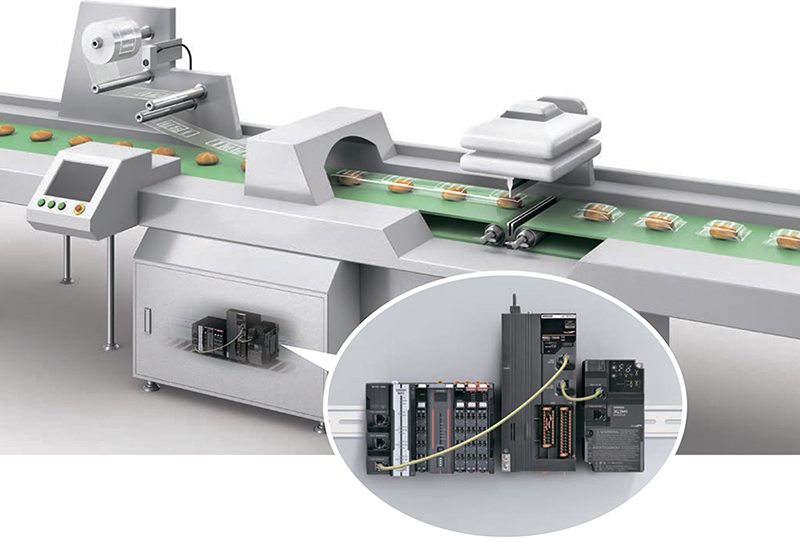

Встроенный EtherCAT позволяет интегрировать серию M1 в любую сеть EtherCAT, что экономит общие затраты на проектирование.

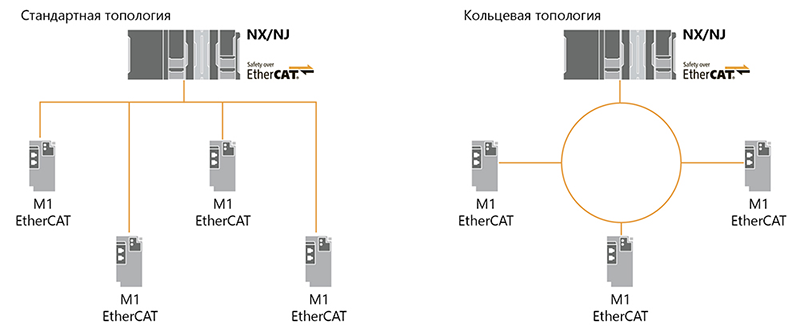

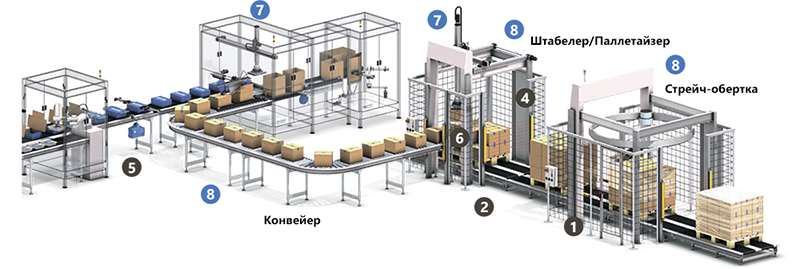

Гибкое подключение. EtherCAT позволяет проектировать системы с различной топологией. Например, кольцевая топология способствует повышению надежности производства.
Выбор двигателей. Серия M1 расширяет выбор двигателей, которые можно использовать в приводной системе. Поддерживаются стандартные асинхронные двигатели, двигатели с постоянными магнитами, двигатели с постоянными магнитами и прямым приводом (до 128 полюсов), а также специальные двигатели, такие как барабанные двигатели. Параметры двигателя можно настроить с помощью функции автонастройки в Sysmac Studio.
- Оперативность сборки и настройки
Повышенное удобство использования. Одно программное обеспечение для программирования, настройки, моделирования и мониторинга. Удобный и полезный графический интерфейс для конфигурирования двигателя с помощью Sysmac Studio Drive Edition.
Сокращение количества проводов, повышение эффективности. Простое подключение с помощью EtherCAT обеспечивает быструю установку и уменьшает количество ошибок. Кроме того, привода серии занимают ещё и меньше места в шкафу.

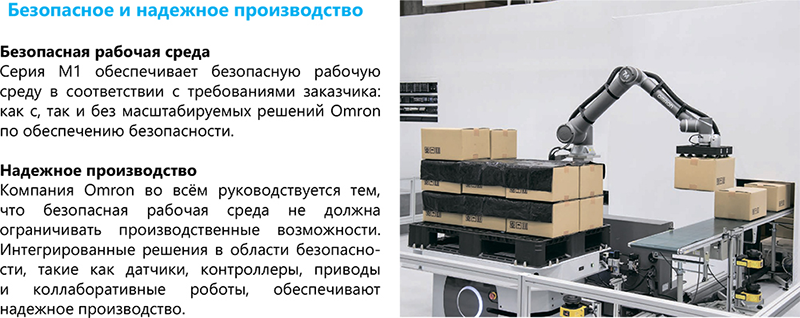

Безопасное и надежное производство
- Безопасная рабочая среда

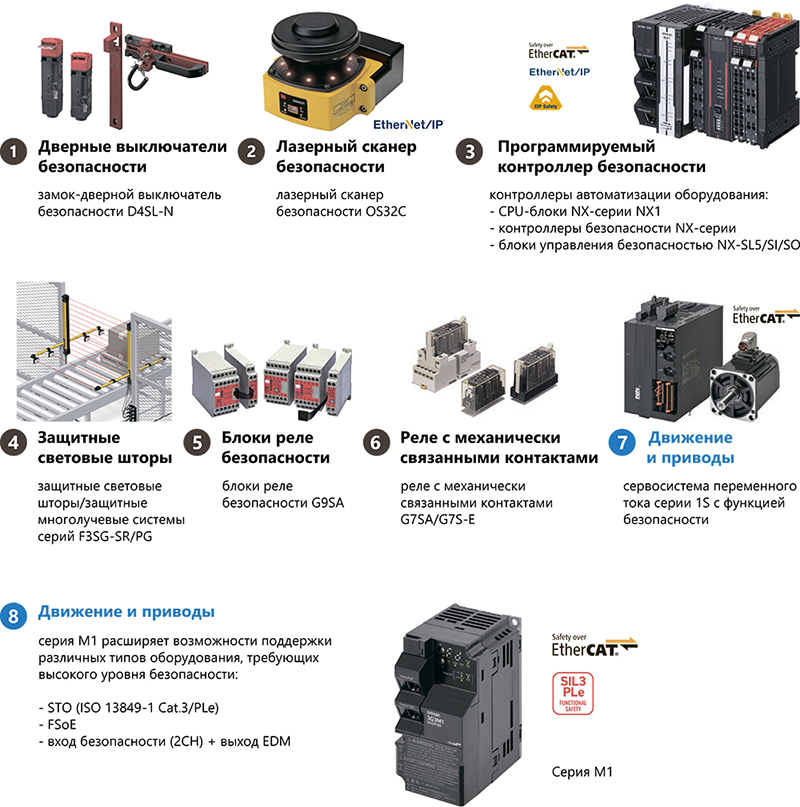

Безопасность всегда на первом месте. Масштабируемые решения Omron в области безопасности позволяют проектировать оборудование в соответствии с потребностями заказчика. Серия M1 расширяет гибкость выбора в области безопасности.
- Надежное производство

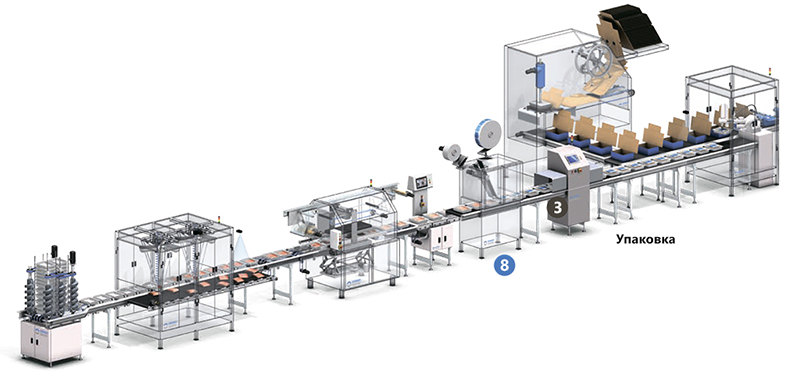

Современные производственные линии должны быть безопасными и надежными одновременно. Интегрированное решение Omron по обеспечению безопасности объединяет в себе как безопасную рабочую среду для работников, так и высокую эксплуатационную готовность оборудования.
Устойчивое производство
- Цифровизация системы

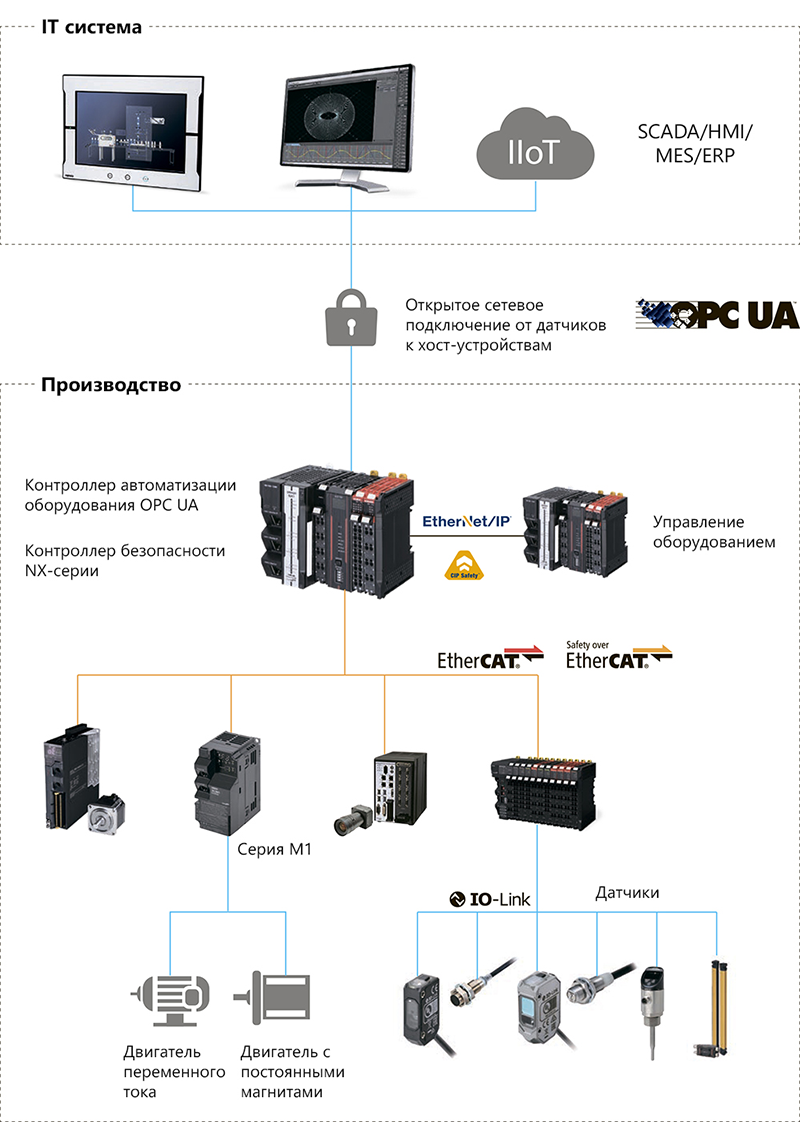

Сетевая система приближает оборудование к технологии IoT (Internet of things). Данные о каждом устройстве могут быть собраны с контроллера верхнего уровня и отображены как полезная информация для понимания текущего состояния производственной линии. Данная информация может отображаться как на заводе, так и удаленно, в любом другом месте с доступом к сети интернет, что значительно повышает удобство проведения профилактического обслуживания.
- Сохранение энергии
Почти половина потребляемой в мире электроэнергии приходится на двигатели. Правильный выбор двигателя и оптимизация движения – залог эффективной экономии энергии. Серия M1 адаптирована к различным типам двигателей и способна управлять ими.

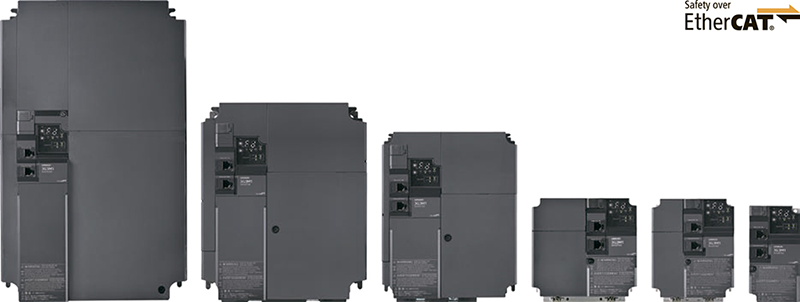

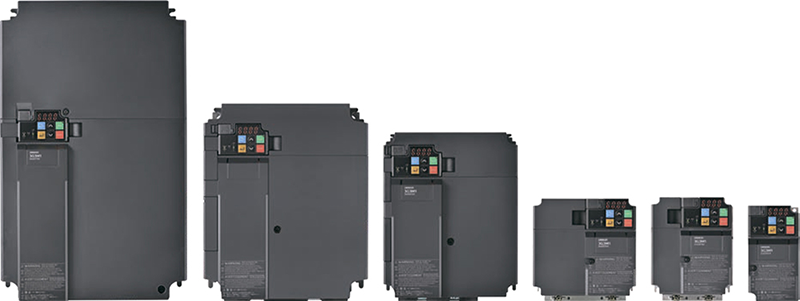

Модельный ряд серии M1

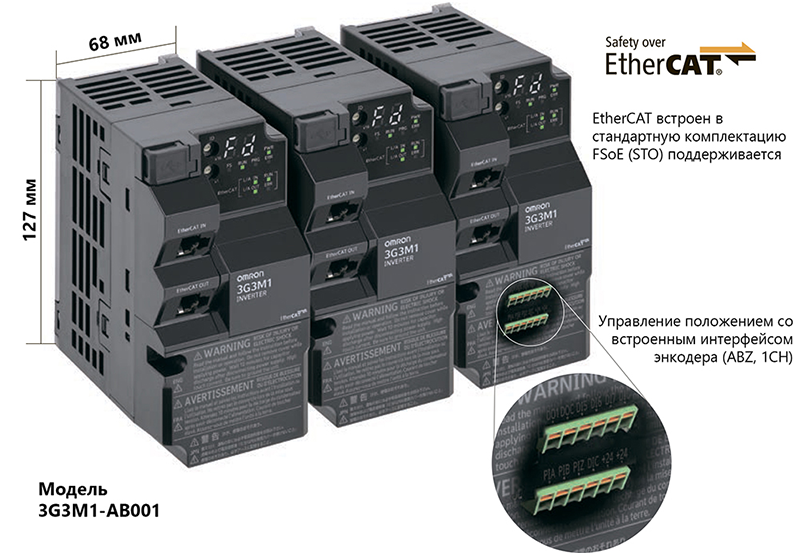

- Со встроенным EtherCAT
Напряжение питания и мощность:
– Однофазное, 200 В, от 0,1 до 3,7 кВт;
– Трехфазное, 200 В, от 0,1 до 22 кВт;
– Трехфазное, 400 В, от 0,4 до 22 кВт.
Высокий пусковой крутящий момент: 200% на 0,5 Гц.
Функция безопасности: STO (отключение крутящего момента), PLe/SIL3.
Отказоустойчивость по EtherCAT (FSoE).
Встроенная ABZ фаза для подключения энкодера.
Встроенная связь по EtherCAT.
- Стандартный тип
Напряжение питания и мощность:
– Однофазное, 200 В, от 0,1 до 3,7 кВт;
– Трехфазное, 200 В, от 0,1 до 22 кВт;
– Трехфазное, 400 В, от 0,4 до 22 кВт.
Высокий пусковой крутящий момент: 200% на 0,5 Гц.
Функция безопасности: STO (отключение крутящего момента), PLe/SIL3.
Встроенная ABZ фаза для подключения энкодера.
